DC电源插座怎么样连接你知道吗?

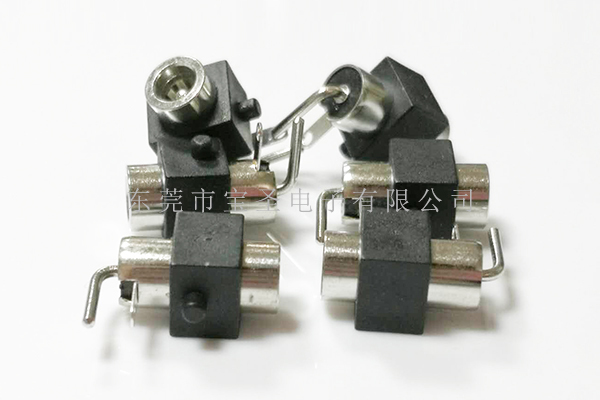

DC电源插座主要包括有插接端子、壳体及塑胶体，一种改进的直流电电源插座。该插座本体内所设的插接端子一侧切设为可防止插接端子旋转的平面体，该平面体与塑胶体内相对边的平面体固定，该插接端子上绕设有沟槽

一固定叉片侧边设的凹槽嵌入沟槽相互结合，该插座本体外设有该壳体，壳体两侧各设有夹片，该夹片向内推挤夹固该塑胶体稳定固定，该塑胶体内设有一缺槽，一导电端子及一导电弹片镶嵌入该缺槽，当电源接头顶推导电弹片状态下，该导电弹片接触导电端子;具有启闭的开关作用，以达到稳固的目的及良好导电安全的功效，而具实用性。

在连接时，首先要考虑到电路情况，当前绝大多数的电路是以NPN极性元件为主的主体电路，该电路是以电源负极为公共接地的，因此这些电器设备的DC接口是以负极为地端的，所以电源插头的外套应是接电源负极的。

步骤一、先用试电笔找出火线，关掉DC电源插座；

步骤二、将火线接入开关2个孔中的一个，再从另一个孔中接出一根2.5MM2绝缘线接入下面的插座3个孔中的L孔内接牢；

步骤三、找出零线直接接入插座3个孔中的N孔内接牢；

步骤四、找出地线直接接入插座3个孔中的E孔内接牢；

DC插座应用：
1.影音产品：MP3、MP4、DVD.音响；

2.数码产品：数码相机、数码摄像机等；

3.遥控器：车辆、点卷门、家庭防盗产品之遥控器；

4.通讯产品：手机、车载话机、电话机、楼宇设备、PDA等；

5.家用电器：电视机、微波炉、电饭煲、电风扇、电子人体秤、电子脂肪秤、电子厨房秤等；

6.安防产品：可视对讲机、监视器等；

7.玩具：电子玩具等；

8.电脑产品：摄像头、录音笔等；

9.健身器材：跑度机、按摩椅等；

10.医疗器材：血压计、体温计、医院呼叫系统等。

DC插座技术指标：
1、接触电阻：Contact Resistance ≤0.03mmΩ

2、额定负荷：Rated Load 30V DC 0.5A

3、绝缘电阻：Insulation Resistance ≥100MΩ

4、插拔力：Insertion and Extraction Force 3N~30N

5、耐压：Withstand Voltage 500V，AC/min 电器寿命：Life 5000次

6、温度范围：Temperature -40~+70℃
