DC电源插座正负极接线指南

DC电源插座的正负极接线指南如下‌：

一、基本接线原则

正极与负极的识别‌：

通常情况下，DC电源插座的正极用红色线表示，负极用黑色线表示。某些插座上可能直接标有“+”和“-”符号，分别代表正极和负极。

接线顺序‌：

先确认电源线的正负极，再对应接入插座的正负极端子。

二、典型接线方法

直流低压电源插头‌：

外套通常接地（负极），内芯接电源输入（正极）。但具体接法还需根据设备电路决定。

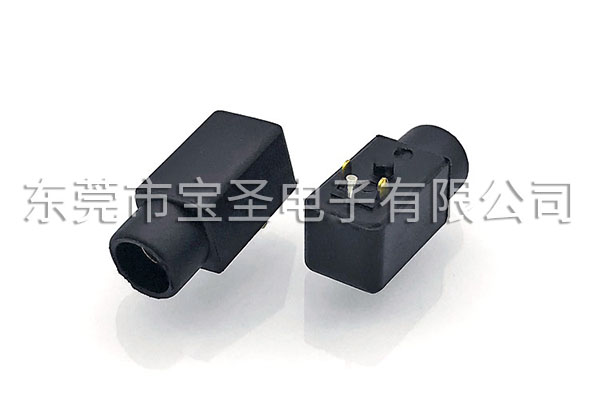

DC插座引脚定义‌（以DC-005为例）：

1号引脚：电源正极。

2号引脚：负极静触点。

3号引脚：负极动触点。

当没有插入电源时，2、3引脚默认为连接状态，1引脚为悬空状态；当插入电源时，2、3引脚断连，此时1引脚为电源正极，3引脚为电源负极，2引脚悬空‌。

单电源模式与双电源模式‌：

单电源模式‌：整个电路只由外部电源供电。插入外部电源时，1号引脚接正极，2、3号引脚接负极‌。

双电源模式‌：内部电源和外部电源都可以供电。当插入外部电源时，动触点与静触点断开，切换到外部电源供电；当外部电源断开时，动触点与静触点闭合，恢复到内部电源供电‌。

三、接线注意事项

确保电源关闭‌：在接线前，务必确保电源已关闭，以避免触电危险。

正确识别正负极‌：错误地连接正负极可能导致设备损坏或安全事故。

使用合适的工具‌：使用合适的剥线钳、螺丝刀等工具进行接线，确保接线牢固可靠。

检查接线‌：接线完成后，仔细检查所有连接是否正确无误，确保没有短路或断路现象。
